YDG20經濟型功率控制器

一、產品概述

   YDG20系列功率控制器采用全數字化設計,體積小、操作簡單。主要應用于燒結爐、輥道爐、鋼化爐、纖維爐、網帶爐、烘干箱等電加熱行業領域,實現電壓、電流、功率的控制和調節。


二、功能特點

1、具有恒α、U、I、P等多種控制模式;

2、采用高速DSP為控制核心,響應速度快;

3、支持真有效值、平均值控制選擇;

4、具有移相、調功定周期、調功變周期三種運行模式;

5、輕量化設計,體積小、重量輕 ;

6、OLED 中/英文液晶顯示;

7、具有運行時間累積顯示及負載電阻檢測功能;

8、標配 modbus RTU通訊,選配 Profibus-DP通訊;

9、具備面板外引功能。


三、選型及規格

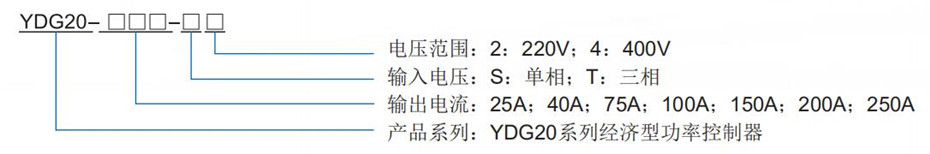

1、型號及代碼構成

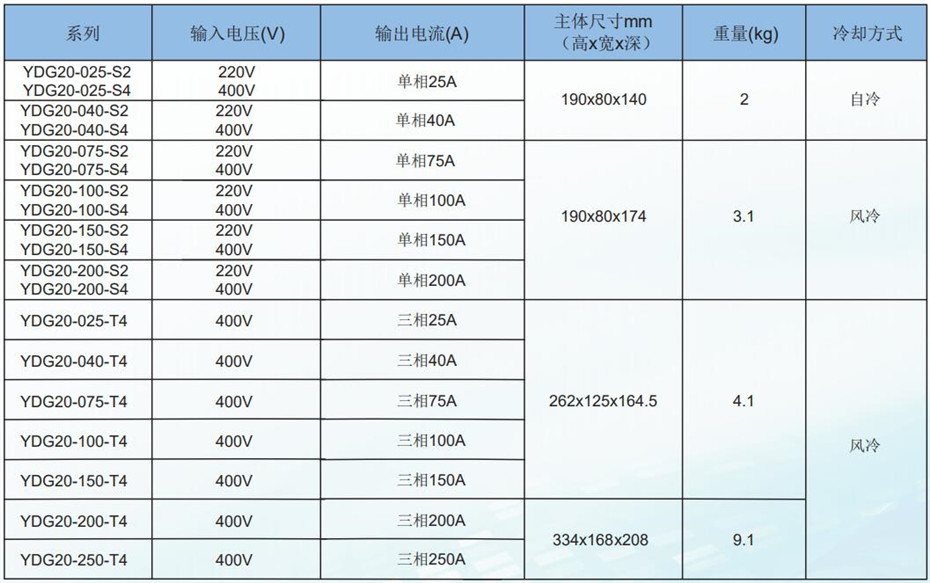

2、規格



四、功能特點

1、輸入:

主電源 AC230V、400V,50/60Hz;

控制電源 AC110V~240V,50/60Hz,15W


2、輸出:

輸出電壓 主電源電壓的0~98%(移相) ;

額定電流 見型號定義


3、性能指標:

控制精度 1%;

穩定度 ±1%


4、控制特性:

運行模式 移相觸發、調功定周期、調功變周期;

控制方式 控制角α、U、I、P ;

負載性質 阻性負載、感性負載


5、控制接口:

模擬量輸入 1路DC4~20mA、1路DC0~5V/DC0~10V

開關量輸入 1路 運行允許(無源)

開關量輸出 1路 故障狀態輸出(無源)

通訊功能 標配Modbus RTU通訊;選配Profibus-DP通訊

保護功能 電源異常保護、過流保護、過熱保護

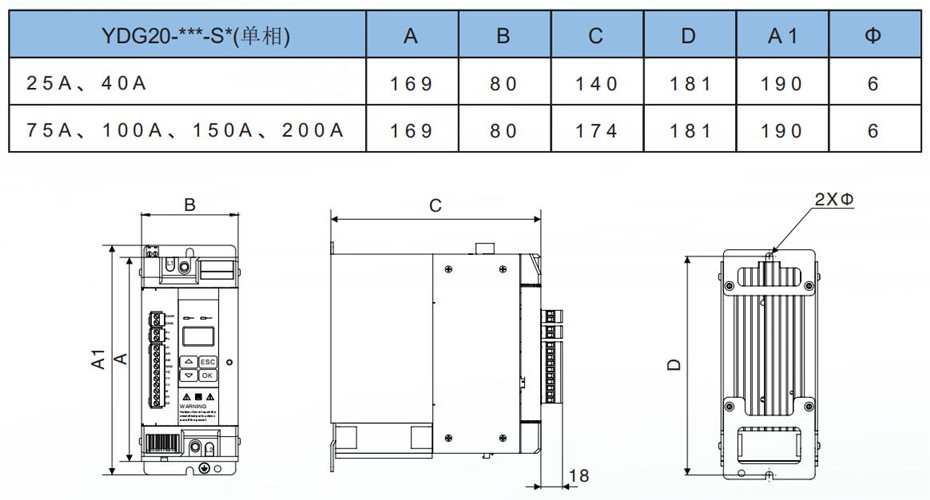

五、外形尺寸



相關資料下載
